Musterzeichnungen für Betonfertigteile
Broschüre zum kostenlosen Download auf der FDB-Homepage
Die Fachvereinigung Deutscher Betonfertigteilbau e.V. (FDB) hat ihre Broschüre „Musterzeichnungen für Betonfertigteile“ redaktionell überarbeitet und an den aktuellen Stand der Normen und Merkblätter angepasst.
Die Broschüre steht allen Interessierten jetzt kostenlos als Download auf der FDB-Homepage zur Verfügung. Dies galt bislang nur für die FDB-Musterzeichnungen, die mit dem CAD-Programm Strakon erstellt wurden und in diversen Dateiformaten zum Download seit je her fester und kostenloser Bestandteil des FDB-Planungshilfen-Angebots für den konstruktiven Betonfertigteilbau sind.

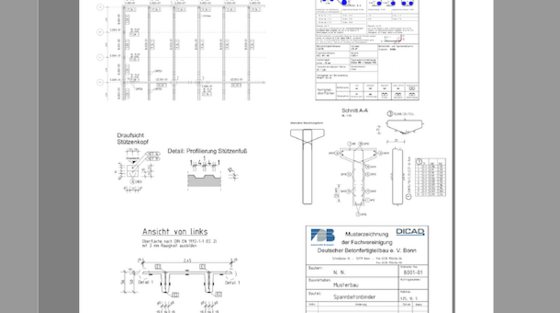

Ob Detailzeichnungen, Elementzeichnungen, Hinweise auf Vermaßung, Toleranzen, Einbauteile, Übersichtszeichnungen: die Broschüre Musterzeichnungen gibt Hinweise und Anmerkungen, die in den Musterzeichnungen zeichnerisch umgesetzt wurden – sie ist eine musterhafte Planungshilfe, die für das Bauen mit Betonfertigteilen genutzt werden kann. Sie umfasst 20 Seiten und beinhaltet neben Verlege-, Detail- und Elementzeichnungen Hinweise zu Transport und Montageanweisung. Die Broschüre macht auf typische Planungs- und Zeichnungsfehler aufmerksam und weist auf relevante Normen und Merkblätter sowie Literatur hin. Ergänzend zur Broschüre lohnt sich der Blick in das FDB-Merkblatt Nr. 5 „Checkliste für das Zeichnen von Betonfertigteilen (07/2016)“.
Weitere acht Planungshilfen finden sich hier auf der Website: FDB-Planungshilfe pre[con]², Ausschreibungstexte, Tragfähigkeitstabellen, Typenprogramm, Architektur (Tragwerkslösungen kombiniert mit passenden Fassadenvarianten), U-Werte für Sandwich-Fassaden, CAD-Daten und der Link zum Planungsatlas Hochbau zum kostenlosen Herunterladen und Anschauen.
Ein weiterer „Wissens-Schatz“ ist die FDB-Merkblattsammlung. Sie umfasst elf Merkblätter in ihrer jeweils aktuellen Version zum kostenlosen Download. Die FDB-Merkblätter erläutern für das Bauen mit Betonfertigteilen die Themen Sichtbeton, Planung und Befestigung von Betonfertigteilfassaden, Architekturbeton, Nachhaltigkeit, Brandschutzanforderungen, der Vorspannung mit sofortigem Verbund, Ladungssicherung, Korrosionsschutz von Verbindungselementen, Toleranzen und Passungsberechnungen.
